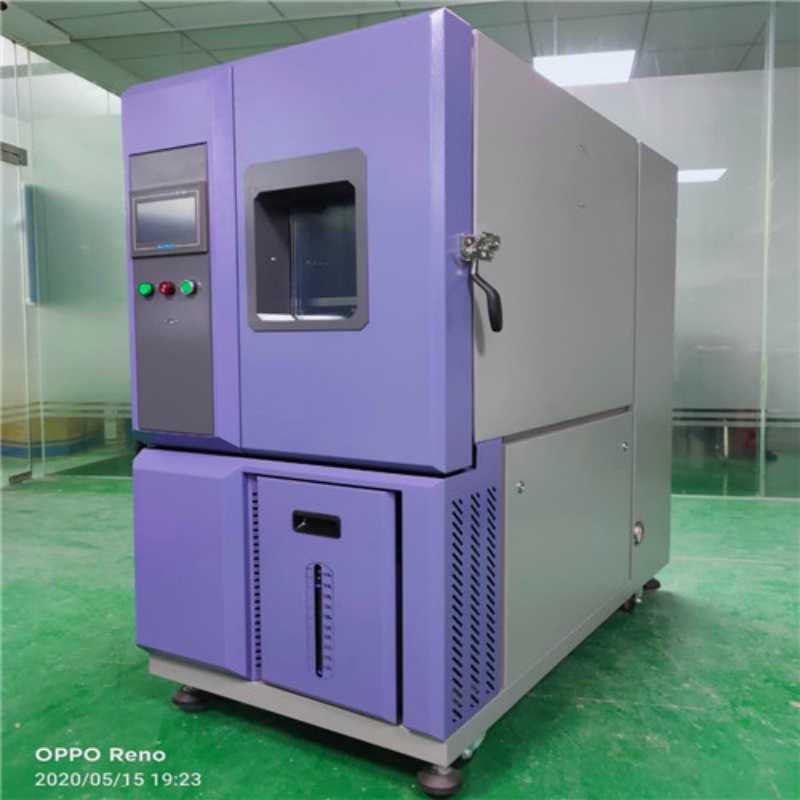

新能源电池恒温恒湿试验箱

一、主要用途

电芯/模组/PACK 湿热老化：验证电池在高温高湿环境下的绝缘下降、容量衰减、密封失效风险。

高低温循环测试：模拟昼夜温差、四季交替、冷链运输、高温停放等工况。

充放电环境测试：配合电池充放电设备，在设定温湿度条件下完成恒流/恒压充放电循环。

BMS 环境适应性验证：考核电池管理系统在湿热、低温、高温交变环境下的工作稳定性。

储能系统测试：用于储能柜、储能模组、电池簇的温湿度循环、湿热交变、长期老化测试。

安全辅助验证：通过防爆泄压、气体监测、灭火联动等配置，降低热失控场景下的安全风险。

二、工作原理

设备通过制冷系统、加热系统、加湿/除湿系统和循环风道系统协同工作，使箱内达到并维持设定温湿度。

制冷：采用机械压缩制冷，低温段常用复叠制冷，实现 -40℃、-60℃ 甚至更低温度。

加热：不锈钢翅片加热器对循环空气加热，实现高温工况。

加湿：多采用蒸汽加湿或浅盘加湿，配合湿度传感器闭环控制。

除湿：通过制冷蒸发器冷凝除湿，低湿需求可配置分子筛/转轮除湿。

风道循环：离心风机强制送风，保证箱内温湿度均匀，避免局部过热、过湿或凝露。

安全联动：电池测试时，可燃气体监测、泄压装置、防爆门锁、灭火喷淋等系统可与充放电设备联动。

三、主要技术参数（参考）

四、电池专用安全配置

防爆泄压阀：箱内压力异常升高时自动泄压，降低爆燃风险。

可燃气体监测：监测 H?、CO、CH? 等气体浓度，超限报警并联动停机。

防爆门锁/防爆观察窗：防止异常压力下门体意外开启。

灭火喷淋联动：检测到烟雾、明火或温度异常时启动喷淋或灭火装置。

无火花电气元件：箱内电气部件、风机、接线端子等采用防爆或本安设计。

充放电接口预留：预留测试孔、供电端子、通信接口，便于接入电池测试系统。

五、适用测试对象

圆柱电芯、方壳电芯、软包电芯

电池模组、电池 PACK

BMS 控制板、采样线束、高压连接器

储能电池簇、储能柜模块

动力电池系统、换电箱、便携式储能电源

六、符合标准

该设备通常可用于支持以下标准中的温湿度、湿热、环境适应性测试，具体试验条件需按产品规范执行：

GB/T 2423.1：低温试验

GB/T 2423.2：高温试验

GB/T 2423.3：恒定湿热试验

GB/T 2423.4：交变湿热试验

GB/T 2423.34：温度/湿度组合循环试验

GB/T 2423.66-2025：温度/湿度/静负载综合试验

GB/T 10586-2025：湿热试验箱技术规范

GB 3836 系列：爆炸性环境用防爆设备要求

JJF 1101-2019：环境试验设备温湿度参数校准规范

IEC 60068-2-1 / -2 / -78：低温、高温、恒定湿热试验

GB 38031-2025：电动汽车用动力蓄电池安全要求中相关环境测试条件

七、选型建议

先确认测试对象

电芯、模组、PACK、BMS 还是储能柜，尺寸和重量决定容积、承重和门体结构。

确认是否带载充放电

仅做静态温湿度测试，普通恒温恒湿箱即可；若需边充放电边测试，应选电池防爆型，并预留通信、供电、泄压和灭火接口。

温湿度范围按标准选

常规动力电池测试多覆盖 -40℃～85℃；若涉及更严苛研发验证，可扩展至 -60℃～120℃ 或更高。

关注均匀度和满载性能

电池测试对温场一致性要求较高，建议要求供应商提供满载温场均匀性报告，避免空载参数好看、带载后偏差大。

防爆配置要写进技术协议

包括泄压阀规格、气体监测类型、防爆门锁、灭火方式、防爆电气等级和联动逻辑。

容积预留余量

样品与夹具总体积不宜超过箱内容积的 1/3，散热样品建议不超过 1/5，保证风道循环。

确认数据追溯能力

若用于 CNAS 实验室、车规认证或客户审核，建议确认是否支持曲线记录、USB/以太网导出、程序存储和审计追踪。

八、常见避坑点

普通恒温恒湿箱不能直接替代电池防爆箱，带载充放电测试必须评估防爆安全。

不要只看空载温湿度精度，要确认满载、带载、长期运行后的稳定性。

防爆不能只写“防爆”两个字，需明确泄压、气体监测、灭火、门锁、电气防爆等具体配置。

升降温速率要区分线性/非线性、空载/满载，避免验收时达不到实际测试要求。

低湿测试需确认加湿/除湿方式，普通水雾加湿通常难以稳定达到 10% RH 以下。

验收建议做实际样件测试，重点检查温场均匀性、湿度恢复时间、防爆联动和数据记录完整性。
